　　1、電纜橋架的荷載

　　電纜橋架的荷載分為靜荷載、動荷載和附加荷載。

　　靜荷載是指敷設在電纜橋架內的電纜種類、根數、每根的外徑重量/單位長度，按電纜敷設的不同路由分別列表統計。

　　動荷載是指電纜橋架安裝和維護過程中施工維修人員的重量。對于輕型電纜橋架，一般不考慮動荷載，即不允許在橋架上站(行)人，如果需要考慮站人，則應將跨距適當縮小。附加荷載僅在室外是指冰雪、風和電磁力所形成的荷載，它與安裝場所的地區自然氣象條件和帶電體的性質有關，設計中應根據各種條件加以計算。

　　2、選用橋架的步驟

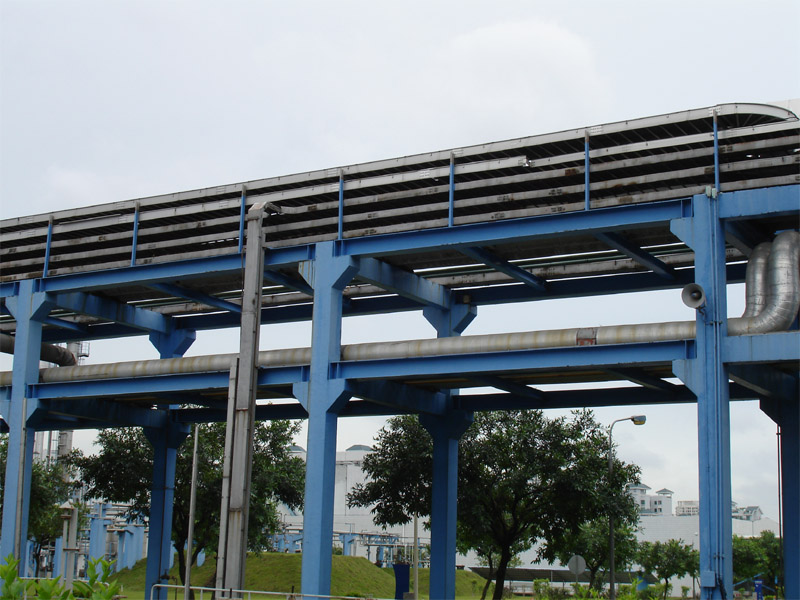

　　(1)確定橋架寬度、層數、支撐點的型式和間距、以及電纜在各層橋架上的分布。如圖《橋架設計》所示

　　(2)計算每層電纜的均布荷載(kN/m2),初步確定橋架的型號、規格。

　　(3)按大的電纜總均布荷載值來驗算橋架強度。驗算式如下：

　　Q使用=q1+q2

　　式中：q1--電纜的均布荷載（各層的均布荷載中取大值）（kN/

　　m2），均布荷載是托盤、梯架或電纜槽的荷載；

　　q2--考慮電纜敷設或檢修時，人的重量等效的均布荷載（kN/

　　m2）,q2值的計算，人的重量一般按p=90kg計。

　　按大彎距相等的條件折算：

　　式中：P--1人的荷載

　　ι--1個支撐點間距(若支點間距不等時取大值)(m)
